Diagrama Elétrico para Ligação em 220V Fase-Fase: Funcionamento do Contator e Dicas de Instalação
A correta instalação e operação de um contator é fundamental para garantir a segurança e eficiência dos sistemas elétricos e de automação industrial. Neste artigo, abordaremos o funcionamento do contator operando em 220V fase a fase, apresentando o esquema elétrico típico e compartilhando dicas práticas de instalação.
O contator é um dispositivo eletromecânico utilizado para realizar a comutação de circuitos elétricos de potência. Em ambientes industriais e residenciais, ele é essencial para o acionamento seguro de motores, bombas, sistemas de iluminação e diversas outras cargas. Quando falamos de “220V fase a fase”, estamos nos referindo a uma configuração de tensão bastante comum em instalações elétricas, onde a tensão aplicada sobre a bobina do contator é 220V entre as duas fases utilizadas, dispensando a necessidade de um neutro. Essa configuração favorece uma melhor distribuição da carga ou balanceamento entre fases e maior eficiência na operação.
Princípio de Funcionamento do contator
Internamente ao contator está a bobina, que, quando energizada, atrai o núcleo móvel e aciona os contatos principais. Esses contatos, ao se fecharem, permitem a passagem de corrente para a carga, enquanto os contatos auxiliares podem ser usados de diversas formas desde fornecer feedback indicando o estado de funcionamento a até realizar intertravamento elétrico, acionamento de componentes de sinalização visual e auditiva como LEDs, buzzres ou mesmo outros contatores de potência e comando.
Bobina: Recebe a tensão de 220V fase a fase e, ao ser energizada, converte o sinal elétrico em movimento mecânico, ou seja, desloca o núcleo móvel em direção ao núcleo fixo.
Contatos Principais: Responsáveis por conectar a carga ao circuito de potência.
Contatos Auxiliares: Servem para indicar o estado do contator ou acionar dispositivos de segurança e controle.
Esquema Elétrico do Contator em 220V Fase a Fase
O funcionamento do contator pode ser dividido em dois circuitos principais: o circuito de comando e o circuito de potência.
Circuito de Comando
No circuito de comando, a tensão de 220V é aplicada à bobina do contator. Ao energizar a bobina, os contatos auxiliares comutam, possibilitando o acionamento de dispositivos como botoeiras, sensores ou botoeiras de acionamento.
Circuito de Potência
O circuito de potência é responsável por conduzir a corrente elétrica para a carga. Em uma instalação 220V fase a fase, a conexão é realizada diretamente entre duas fases. É fundamental que a fiação e os dispositivos de proteção sejam dimensionados corretamente para evitar sobrecargas e garantir a durabilidade do sistema.

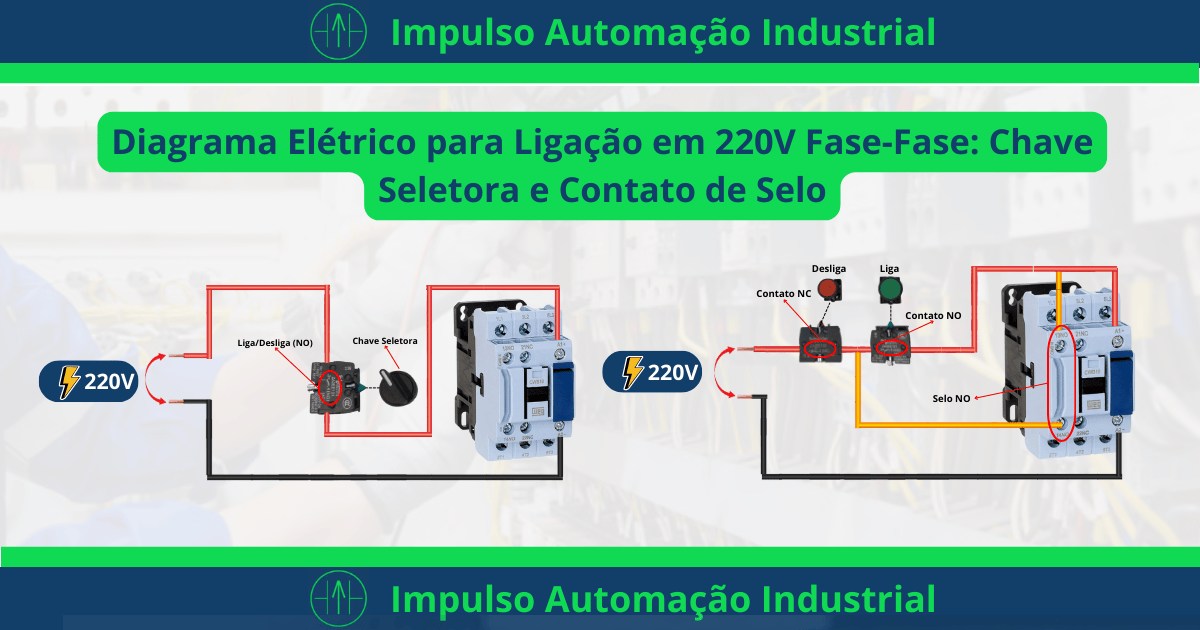

Como Acionar o Contator em 220V com Chave Seletora: Esquema Elétrico
Como descrito anteriormente, o contator possui em seu interior uma bobina, tornando-o em razão disso uma carga elétrica típica como uma lâmpada, por exemplo. Assim como as lâmpadas, a bobina dos contatores apresentam dois bornes “A1” e “A2” e da mesma forma que as lâmpadas são condicionadas a operar em um determinado nível de tensão, as bobinas dos contatores são dedicados a operar em um determinado nível de tensão que poderá ser em 24V, 127V, 220V, 380V, etc. Tomaremos como exemplo neste artigo um contator cuja bobina opera em 220V.
Considerando uma rede que opera em 220V entre duas fases, para acionar um contator via chave seletora, se dará da sequinte forma; uma das fases seguirá diretamente para um dos bornes da bobina do contator, por exemplo “A2” (conforme figura acima). A segunda fase, seguirá em direção ao contato normalmente aberto NO vinculado à chave seletora (contato 3) e seu retorno partirá do contato 4 do mesmo contato NO em direção ao borne A1 do contator.
Sempre que a chave seletora for manobrada o contato NO se fechará, aplicando, assim, uma diferença de potencial de 220V sobre a bobina que por sua vez produzirá o campo magnético com força suficiente para atrair o núcleo móvel, comutando os contatos.

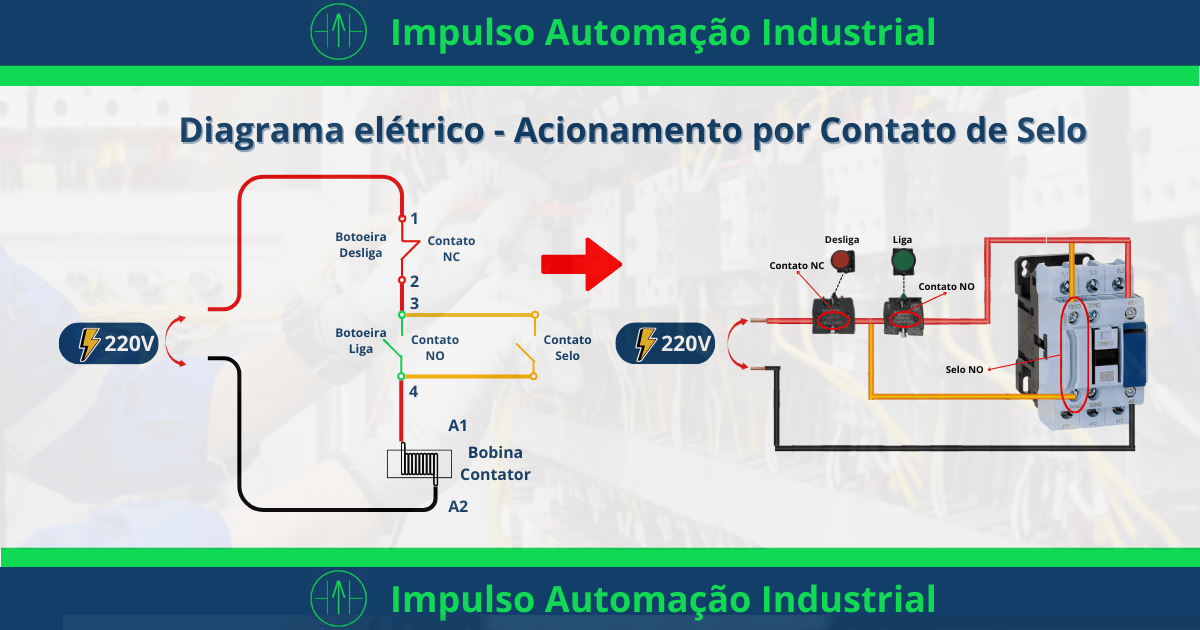

Como Acionar o Contator em 220V com Contato de Selo: Esquema Elétrico
O acionamento do contator via contato de selo depende do arranjo de contatos também conhecida como lógica de contatos para que seja possível manter o contator acionado após o pressionamento da botoeira “Liga”.
A botoeira que liga é do tipo pulsante, ou seja, com o seu pressionamento, o contato normalmente aberto NO se fecha, porém, assim que o operador deixa de pressioná-la, ocasiona a reabertura do mesmo.
Para que o contator permaneça acionado ou “atracado” nesta condição, é necessário um segundo contato, o contato de selo.
Conforme visto na figura, o contato de selo está localizado fisicamente no contator, porém eletricamente o contato NO do contato de selo está em paralelo ao contato vinculado a botoeira que liga ou aciona o contator.
De forma simplificada o contato de selo em sistema 220V fase-fase se dará da seguinte forma: uma das fases segurá diretamente para um dos bornes do contator, A2. A outra fase seguirá da rede em direção ao contato normalmente fechado NC (contato 1) da botoeira “Desliga” e a partir do contato 2 seguirá para o contato NO da botoeira “Liga” (contato 3) e então conecta-se o contato 4 (saída do contato NO localizado na botoeira “Liga”) com o borne A1 da bobina localizada internamente ao contator.
Quanto ao contato de selo, conforme a figura anterior, será conectado em paralelo ao contato NO localizado na botoeira “Liga” ,ou seja, será realizada uma conexão elétrica interligando o ponto comum aos contatos NC e NO das botoeiras “Desliga” e “Liga” respectivamente ao borne 14 do contato de selo. Uma segunda conexão elétrica será realizada entre o borne 13 localizado no contator ao terminal 4 do contato NO localizada na botoeira de “Liga”.
Logo, sempre que a botoeira “Liga” for pressionada, comutarão os contatos de potência e os contatos auxiliares dos quais um deles é o contato de selo, garantindo que o contator permaneça “atracado” mesmo após a liberação da botoeira de “Liga”.
Dicas de Instalação
Para obter um funcionamento eficiente e seguro do contator, siga estas dicas práticas:
Dimensionamento dos Componentes
Verifique sempre as especificações do contator e da carga. Dimensione a fiação levando em conta a corrente máxima do circuito e utilize disjuntores e dispositivos de proteção compatíveis. Essa etapa é fundamental para evitar danos aos equipamentos e prevenir riscos elétricos.
Verificação do Esquema Elétrico
Consulte o manual do fabricante e os catálogos disponíveis para confirmar o diagrama de ligação. Adapte o esquema conforme as particularidades do seu projeto, identificando corretamente os terminais de alimentação, comando e saída.
Organização da Fiação
Mantenha a fiação organizada utilizando dutos e canaletas. Uma boa organização facilita a manutenção, reduz riscos de mau contato e minimiza interferências eletromagnéticas.
Testes e Validações
Após a instalação, realize testes completos para verificar se o contator está funcionando conforme o esperado. Utilize instrumentos de medição, como multímetros e alicates amperimétricos, para confirmar a integridade dos circuitos de comando e potência.
Benefícios do Funcionamento do Contator em 220V Fase a Fase
A operação do contator em 220V fase a fase oferece diversas vantagens, tais como:
Eficiência Energética: A conexão direta entre duas fases possibilita uma melhor distribuição da carga e reduz perdas de energia.
Aplicabilidade Industrial: Ideal para sistemas que demandam alta corrente, como motores, bombas e equipamentos industriais.
Segurança: Um esquema bem planejado e dispositivos de proteção aumentam a confiabilidade do sistema, minimizando riscos de curto-circuito e sobrecarga.
Manutenção Preventiva: Para garantir o funcionamento contínuo e seguro do sistema, a manutenção preventiva é essencial. Realize inspeções visuais periódicas dos contatos, verifique a integridade da fiação e certifique-se de que os dispositivos de proteção estão em bom estado. Sabemos que a condição operacional dos contatores podem variar, ou seja, podem estar expostos a ambiente contaminados e com alta carga de particulas que, em contato com os bornes do dispositivo, poderão criar uma camada, que por sua vez, podem gerar mal contato ou mesmo aquecimento, comprometendo a funcionalidade do contator ou mesmo reduzindo sua vida útil. Existem alguns produtos denominados “Limpa Contato” que, como o próprio nome diz, prometem realizar limpeza dos contatos elétricos em geral.
Obs: O “Limpa Contato” pode ser composto por produtos inflamáveis. Sempre que utilizá-lo, evite excessos e espere a dispersão completa dos vapores gerados na sua aplicação antes do acionamento do contator, uma vez que a comutação de contatos elétricos podem gerar centelhas.
Cuidados Importantes e Regimes de Trabalho
Atenção aos Picos de Corrente e Categoria de Emprego do Contator
Cada partida do motor gera picos de corrente que podem ser prejudiciais. Certifique-se que a categoria de emprego do contator é adequada a carga que está sendo acionada, isso evitará paradas inesperadas, danos ao contator ou mesmo a carga.
Capacidade Condutiva dos Contatos
Os contatos do contator são projetados para suportar uma corrente específica. Em aplicações de alta demanda, esses contatos podem sofrer desgaste prematuro devido aos arcos elétricos e picos de corrente caso sejam mal dimensionados.
Conclusão
Conhecer funcionamento do contator em 220V fase a fase é fundamental para a automação industrial. Com um esquema elétrico bem estruturado e a aplicação das dicas de instalação apresentadas, é possível garantir uma operação segura, eficiente de sistemas de comandos elétricos.
Existem várias formas de acionar um contator e as mais simples prorém fundamentais foram apresentadas neste artigo as quais são o acionamento via contato de selo e via chave seletora.
A manutenção preventiva e a verificação periódica dos parâmetros elétricos são essenciais para evitar falhas e prolongar a vida útil dos equipamentos. Siga sempre as orientações dos manuais dos fabricantes e adapte o diagrama de ligação às necessidades específicas do seu projeto.
Espero ter ajudado no seu aprendizado, deixe seu comentário, se inscreva em nossa News Letter para ser notificado dos próximos artigos. A seguir temos um vídeo detalhado sobre como ligar um contator em 220V utilizando uma chave seletora. Assista!
